氙燈老化試驗箱采用能摸擬全陽光光譜的氙弧燈來再現不同環境下存在的破壞性光波:
1.可以為科研、產品開發和質量控制提供相應的環境模擬和加速試驗。
2.可用于新材料的選擇、改進現有材料或評估材料組成變化后耐用性的變化試驗。
3.可以很好的模擬在不同環境條件下，材料暴露在陽光下所產生的變化。
4.若試驗樣品不大或不多，建議使用臺式氙燈，可以達到同樣的效果。
氙燈耐氣候試驗是科研生產過程中篩選配方優化產品組成的重要手段，也是產品質量檢驗的一項重要的內容應用材料如涂料，塑料，鋁塑板，以及汽車玻璃等產品標準均要求做耐候試驗。氙燈耐候試驗箱模擬造成材料老化的主要因素是陽光和潮濕，耐氣候試驗機可以模擬由陽光，雨水和露水造成的害。氙燈耐候試驗箱利用氙燈模擬陽光照射的效果，利用冷凝濕氣模擬雨水和露水，被測材料放置在溫度下的光照和潮氣交替的循環程序中進行測試，用數天或數周的時間即可重現戶外數月乃至數年出現的危害，人工加速老化試驗數據可以幫助選擇新材料，改良現有材料，以及評價配方的變化是如何影響產品的耐久性的。
折疊
1.7 操作注意事項
燈的安裝：安裝或拆卸氙燈前，關閉斷路開關的電源和儀器電源開關。
冷卻循環：試驗停止時，本儀器啟動持續兩分鐘的冷卻循環，以冷卻氙燈和降低試驗箱濕度。冷卻循環結束前，切勿打開試驗箱的門。
灼熱表面！試驗期間，冷凝作用使熱水在試驗箱門內側積聚。試驗結束后，請小心打開試驗箱的門。
氙燈：切勿赤手操作氙燃燒管或玻璃過濾器。美膚油會沉積在其上，燒進玻璃內。手握燈時，帶棉或橡膠手套。若玻璃已接觸皮膚，用光學玻璃清潔劑清潔。
燈引線：引線斷開時，切勿試圖將燈點燃，否則會形成電弧，損壞儀器。
油水分離器：為防止污染試樣，只能通過工業級油水分離器（用戶提供）向本儀器提供壓縮空氣。
2.0 儀器安裝
小心！損壞和損傷
儀器安裝程序由千實合格的專業技術員進行。不合格人員試圖進行安裝可能會導致人員受到嚴重傷害和儀器損壞。
安裝前，綜合考慮占地面積、壓縮空氣、供水/排水和環境要求。
2.1 設施要求
從板條箱中取出本儀器前，請保證設施的空氣供應和供水符合本節的要求。在符合以下規格的清潔的環境中安裝本儀器。
環境等級和符合性
溫度范圍： 16-29℃（60-85℉）
濕度范圍： 0-85%RH，不凝結
海拔： 達2000米（6560英尺）
貯藏： 10-43℃（50-110℉），20-80%RH
污染等級：2
安裝類別：2
（注：若符合性大于安裝類別2，用戶提供附加過濾，以將交流輸入線路瞬變限制為2.5kV。）
實驗室試驗設備： EN 61010-1、UL61010-1、CSA61010-1
機械指令： EN 60204-1
機械： ISO 12100-1、ISO 112100-2
電磁兼容性符合性： EN 61326
CE符合性
實驗室應通風良好，保證氣流、空氣污染或粉塵盡可能少。切勿將本儀器安裝在腐蝕性或有毒環境中，或腐蝕試驗設備的附近。不要將設備安裝在倉庫、鍋爐房、車庫/工廠區域、油漆間、或通向外部環境的門頻繁打開會導致室內溫度和濕度變化的地方等位置處。此類位置可能會對儀器運行、壽命和試驗完整性（重復性）產生不良影響。
廢熱和水蒸汽的產生
老化試驗機運行時通常會產生副產物廢熱和水蒸氣。大部分廢熱和水蒸氣通過排氣管或燈冷卻系統換熱器從儀器排出。確定設施空氣調節系統的熱負荷時考慮剩余的廢熱和水蒸氣。
? 約50%的氙燈熱量通過頂部管道排向儀器周圍的空氣中。
? 試驗箱內的廢熱也通過儀器的頂部排氣管道排出。
? 大部分以上熱量可被實驗室的排氣系統捕捉，但切勿將實驗室排氣系統直接接到儀器排氣管道上，否則會因吸入導致故障和試驗無效。
? 控制系統和電力變壓器/電抗器的熱量通過框架外面板輻射掉。
? 表2-1為排放或輻射到儀器周圍空氣中的總熱量。
水要求
老化試驗機要求為增濕系統、試樣、試樣架噴霧器和燈冷卻系統提供去離子（DI）水。冷卻燈冷卻系統水箱內的去離子水要求使用標準自來水。輸送自來水的CS-7換熱器屬于閉合回路的一部分，因此自來水不會接觸DI水或試樣。
DI水
壓力： 124-207kPa（18-30psi）
純度： 小于溶解固體的1ppm。
小于硅石和鐵銹的0.1ppm。
排氣管道
建議客供排氣管道定位在儀器正上方，但不接到儀器上。盡可能降低其流量，以保證拆卸儀器排氣口時不會改變?cè)囼?yàn)箱的空氣流量。
2.2氙燈安裝
高壓！
安裝或拆卸氙燈前，務必關閉斷路開關和儀器電源開關處的電源。
小心！會損壞儀器
燈冷卻完畢前，切勿關閉儀器電源。讓儀器完成約兩分鐘的自動均衡模式。
小心！會損壞儀器
切勿赤手觸摸氙燃燒器或燈過濾器。美膚油會沉積在其上，燒進玻璃內。手握燈時，帶棉或橡膠手套。若玻璃已接觸皮膚，用光學玻璃清潔劑清潔。
小心！會損壞儀器
每個老化試驗機通常隨配一個校準好的參考標準燈。切勿拆開校準好的參考標準燈。工廠已對部件進行了調整。
校準燈在相應的功率級提供的輻照度輸出。工作燈在正常運行使用，配有過濾器殼體以容納可互換的玻璃過濾器。提供各種內濾器和外濾器可供選購。
|
AIignment Pin |
定位銷 |
|
Mounting Ring |
裝配環 |
|
Filter Housing |
過濾器殼體 |
|
Union Ring |
聯管節 |
|
Inner Filter |
內濾器 |
|
Outer Filter |
外濾器 |
|
Xenon Burner |
氙燃燒器 |
|
Union Ring |
聯管節 |
|
Filter Housing |
過濾器殼體 |
|
Union Ring |
聯管節 |
|
Burner Base |
燃燒器底座 |
|
Electrode |
電極 |
|
Serial Number Location |
序列號位置 |
小心！會損壞儀器
拆卸其它部件（過濾器殼體和外濾器）前，先將氙燃燒器從燈上拆下，否則可能損壞燃燒器。
將裝配好的燈置于試驗箱內。將過濾器上部殼體定位在燈具水嘴接頭中。扭動燈，直至定位銷落入適當位置，然后順時針轉動裝配環四分之一圈。將燈引線夾滑到電極頭上，然后擰動滾花翼型螺釘，上緊引線夾。此時，燈已安裝完成，運行準備就緒。
警告！
安裝引線夾時，務必保證方向，引線背向燃燒器底座，這樣可以防止引線產生電弧的任何可能性。
注意！
放回工作燈時和放回后，在燈水嘴接頭（支座）中安裝一個新的密封墊片以保證密封。熱量和燈的安裝/拆卸均會降低墊片的性能。
Electrode tip 電極頭
Thumbscrew 翼型螺釘
小心！防止燈損壞 燈的裝配和拆卸在帶襯墊的工作臺表面上進行。 1
若外濾器的兩端不在適當位置，應在兩端分別安裝一個橡膠墊片 2
將過濾器上部殼體接到外濾器上。務必使定位銷和孔相配合。用手上緊聯管節 3
慢慢將內濾器滑入外濾器。切勿丟入內濾器，否則可能會造成損壞 4
檢查過濾器下部套管內側的彈簧是否在適當位置
將過濾器下部殼體接到外濾器上。用手上緊聯管節 5
檢查橡膠墊片是否在燃燒器底座上適當位置處。將燃燒器滑入燃燒器插座。窺視過濾器下部殼體的端部，以保證燃燒器噴嘴在燃燒器插座的里面。 6
檢查氙燃燒器噴嘴是否如圖所示在插座的里面。用手上緊聯管節。
用不起毛布和光學清潔劑清潔外濾器。只能通過過濾器上部或下部殼體握住燈。 7
確保燈水嘴接頭的內部有橡膠墊片。
將燈定位在水嘴接頭內，然后轉動燈，直至定位銷落入適當位置。
用手上緊裝配環。
安裝燈引線。 8

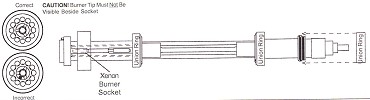

氙燈裝配說明
|
Rubber Gasket |
橡膠墊片 |
|
Outer Filter |
外濾器 |
|
Alignment Pin |
定位銷 |
|
Upper Filter Housing |
過濾器上部殼體 |
|
Union Ring |
聯管節 |
|
Inner Filter |
內濾器 |
|
Lower Filter Housing |
過濾器下部殼體 |
|
Spring |
彈簧 |
|
Xenon Burner Socket |
氙燃燒器插座 |
|
Xenon Burner |
氙燃燒器 |
|
Burner Base |
燃燒器底座 |
|
Correct |
正確 |
|
Incorrect |
不正確 |
|
CAUTION! Burner Tip Must Not Be Visible Beside Socket |
小心！在插座旁邊，不應看到燃燒器噴嘴 |
|
Electrode Tip |
電極頭 |
|
Mounting Ring |
裝配環 |
|
Lamp Water Fitting |
燈水嘴接頭 |
3.1 簡介
本節說明了老化試驗機部件和控件的位置和功能。雖然正常運行過程中可能不會用到每個部件或控件，但在故障排除或維護程序中需要知道其確切位置。

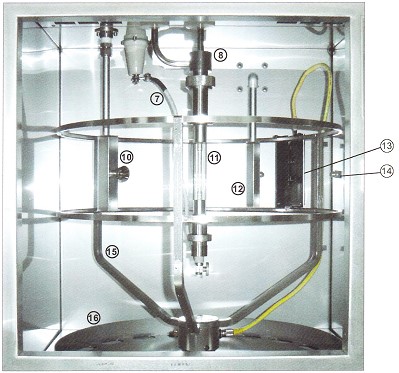

3.2 試驗箱部件
（1）風機：風機用于使空氣在試驗箱內循環流動。當調節風門打開時，環境空氣吸入，沿進風道向下流動，經過增濕器噴嘴，越過空氣加熱器，然后通過地板排氣孔進入試驗箱�？諝庀騽�(dòng)，越過試樣架，然后從試驗箱天花板通過排氣管道排出。調節風門關閉時，試驗箱空氣在閉合回路中循環流動（不排氣），以將保持穩定的設定點溫度。
（2）相對濕度傳感器：該傳感器是固態電容性器件，安裝在試驗箱頂部，用于監測試驗箱的相對濕度。
（3）試驗箱溫度傳感器：又稱“干球”傳感器，為鉑（Pt-100）RTD（電阻式溫度檢測器），安裝在試驗箱內。用于監測試驗箱內空氣的溫度。
（4）排氣管道：調節風門部分或打開時，試驗箱空氣通過該管道排出。該空氣通常溫暖潮濕，應輸送到不與該排氣管道物理實體連接的設施排氣系統內。
（5）進風道：調節風門部分或打開時，環境空氣通過進氣口空氣過濾器和該管道吸入。
（6）調節風門：該“空氣閥”自動控制，以調節試驗箱和周圍環境之間的換氣。經過一段時間的小調節之后，調節風門自行設定至固定位置，只允許從環境中吸入少量的冷空氣。接著，空氣加熱器運行，在當前循環期間控制試驗箱設定點溫度。
（7）燈引線：該絕緣引線將氙燈接至點火器。由于引線以高電壓傳導較高電流，因此牢牢固定在氙燈電極上，以防接觸不良和形成電弧。
（8）燈支座/水嘴接頭：氙燈用機械方式固定在該接頭上，該接頭給燈提供了安裝位置并能將燈連接到燈冷卻系統的供水管道上。
（9）光棒：該光棒由固體石英制成，用不銹鋼外殼包裹。它將氙燈的光傳遞給光敏傳感器。
（10）氙燈：氙燈由不銹鋼的過濾器上部和下部殼體、內和外濾器、氙燃燒器構成。氙燃燒器的光譜輸出可通過使用不同的內外濾器組合進行調整。為選擇所有過濾器和輻照度范圍選擇氙燈過濾器。
（11）試樣噴霧器：加壓去離子水噴射到試樣正面，以模擬雨水和水的腐蝕作用。為模擬熱沖擊，高溫試樣可用冷試樣噴霧器噴水。試樣噴霧器僅使用冷水。
（12）黑色面板傳感器：黑色面板傳感器（黑色面板或黑色標準）是鉑（Pt-100）電阻式溫度器件，安裝在試樣夾上。黑色面板溫度是試驗箱溫度與氙燈光譜紅外（熱波長）部分發出的熱之和。試樣架上還可選擇增設個黑色面板傳感器，這樣其中一個面板傳感器可用于控制，另一個可用于監測。
（13）試樣架噴霧器：加壓去離子水噴射到試樣的背面，以模擬露珠效應，由于受到該噴霧器的急劇冷卻作用，溫暖潮濕的試驗箱空氣在試樣正面凝結。試樣架噴霧器通常在暗循環啟動，但也可在自定義程序中修改以在亮循環運行。
（14）試樣架：試樣架以4rpm繞氙燈轉動，以保證安裝在試樣架上的試樣受光均勻。老化試驗機關閉時，滑動離合器使試樣架能自由轉動，而不損壞傳動系統。試樣夾可以任一組合固定在架子上，以提供最大的樣本容量。
（15）空氣偏導器：空氣偏導器為不銹鋼圓環。空氣通過試驗箱地板排氣孔向動，越過空氣偏導器，空氣偏導器引導氣流從試樣架上的試樣過。
（16）空氣加熱器：空氣加熱器是在環境空氣流入試驗箱時對其進行加熱的圓形元件。空氣加熱器負責在試驗循環期間調節風門處于固定位置后保持對穩定的試驗箱溫度的控制。
（17）試驗箱排水管：該重力排水管用于將冷凝液和噴水從試驗箱排出。
（18）光敏傳感器：該光敏傳感器用于監測氙燈的輻照度輸出。其外殼包括一個或兩個模塊化膠囊，每個小容器帶一個用于縮小檢測到的輻照度的波長范圍的干涉濾光片（340nm、420nm或300-400nm）和一個檢測輻照度的光電二極管。光沿光棒向下傳播，通過干涉濾光片，然后投射到光電二極管上，光電二極管將光能轉換成電信號。
（19）增濕噴嘴：增濕器噴嘴利用加壓空氣和水混合物及不銹鋼霧化噴嘴產生濕潤的細霧。噴嘴頭有個懸吊著的�？諝夂退幕旌衔镫x開噴嘴，撞擊，引發高頻振動。振動的分裂水分子，即使水分子霧化，形成霧。霧與進氣混合，通過地板排氣孔進入試驗箱。
（20）相對濕度校準接口：該接口供相對濕度標準傳感器插入以便進行校準。
（21）試驗箱溫度傳感器校準接口：該接口在校準時供RTD標準傳感器插入。

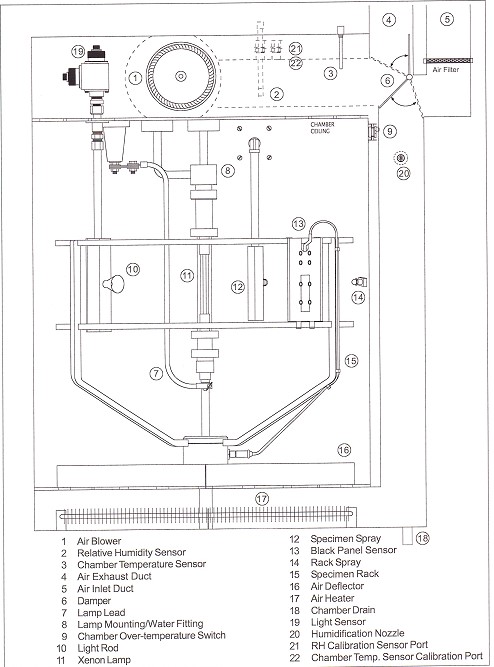

12試樣噴霧器
2相對濕度傳感器 13黑色面板傳感器
3試驗箱溫度傳感器 14試樣架噴霧器
4排氣管道 15試樣架
5進風道 16空氣偏導器
6調節風門 17空氣加熱器
7燈引線 18試驗箱排水管
8燈支座/水嘴接頭 19光敏傳感器
9試驗箱過溫開關 20增濕噴嘴
10光棒 21相對濕度傳感器接口
11氙燈 22試驗箱溫度傳感器校準接口
|
Air filter |
空氣過濾器 |
|
Chamber ceiling |
試驗箱天花板 |
（若機器遇到故障時，請?jiān)旈啽臼謨?cè)以排除故障原因）
|
狀況 |
原因 |
處理方法 |
|
溫度超溫 |
1. 溫度設置器設定過高 2. 冷卻系統未開放 3. 風扇馬達無法運作 4. 冷卻系統電磁閥故障 |
1. 將溫度設置器重新設定，將設定值低于實際值，使其強迫換氣 2. 檢查入水閥是否打開 3. 檢查過載保證器是否脫跳 4. 請通知本公司處理 |
|
濕度超溫 |
1. 濕度設定錯誤 2. 加熱加濕系統故障 |
1. 重新設定 2. 通知本公司處理 |
|
氙燈電流異常 |
輸入之電壓不符 |
請切換適當電壓 |
|
點燈異常 |
氙燈故障或安定器故障 |
請檢查氙燈燈管及安定器 |
|
水溫超溫 |
循環水溫過高 |
請檢查是否有水源進入及散熱器風扇是否有運轉 |
|
風門異常 |
風扇馬達保險絲燒毀 |
請更換保險絲 注：若再度脫跳，請通知本公司維修 |
|
照度偵測異常 |
氙燈燈管照射強度衰弱 |
請更換氙燈燈管 |
|
氙燈冷卻異常 |
冷卻系統未開放 |
請檢查入水閥是否打開 |
|
儲水桶低水位 |
儲水桶水位過低 |
請檢查入水閥是否打開 |
|
壓縮機過載異常 |
壓縮機過載保證器跳脫 |
請檢查壓縮機后，再將過載保證器押回即可 注：若再度脫跳時，請通知本公司維修 |
|
泵浦馬達過載異常 |
泵浦馬達過載保證器跳脫 |
請檢查泵浦馬達后，再將過載保證器押回即可 注：若再度脫跳時，請通知本公司維修 |
|
抽水馬達過載異常 |
抽水馬達過載保證器跳脫 |
請檢查抽水馬達后，再將過載保證器押回即可 注：若再度脫跳時，請通知本公司維修 |
|
風扇馬達過載異常 |
風扇馬達過載保證器跳脫 |
請檢查風扇馬達后，再將過載保證器押回即可 注：若再度脫跳時，請通知本公司維修 |
|
轉盤馬達過載異常 |
轉盤傳動馬達保險絲燒毀 |
請更換保險絲 注：若再度脫跳時，請通知本公司維修 |
|
冷卻循環水流量異常 |
冷卻循環水水壓不足，管路阻塞或管路泄露 |
請檢查是否有冷卻循環水進入水箱及檢查冷卻循環水的管路是否暢通 |
