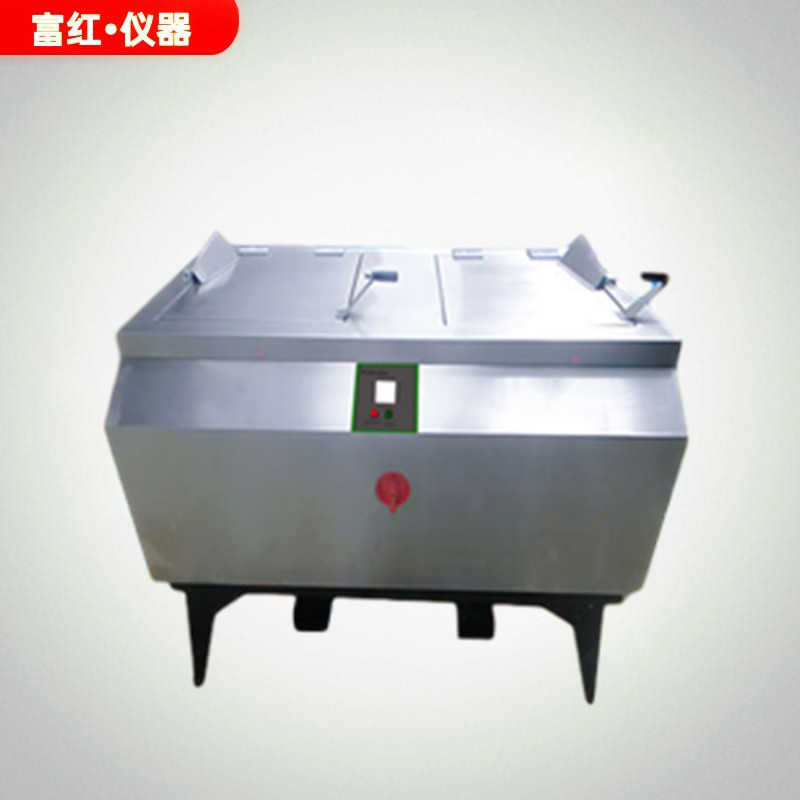

單缸和雙缸水洗色牢度測試儀簡介
GB-228水洗色牢度測試儀適用于ISO、AATCC、IWSTCSI-、瑪莎百貨、Next等多種標準和方法的色牢度測試。
該裝置以水為加熱介質，可在不同場合使用
罐號和容量的配置(見下表)。
罐號和容量的配置(見下表)。
根據所有相關的現行標準，該裝置的轉速為40 rpCSI-±2 rpCSI-
注:本機設計運行溫度為96℃。在任何情況下，都不應該在測試器中使用任何其他來自水的加熱介質。
可用的水杯和滾筒尺寸
可用的水杯和滾筒尺寸
|
|
水杯配置1 |
水杯配置2 |
|
GB-228B |
8 x 550毫升 |
8 x 1200毫升 |
|
GB-228C |
12 x550CSI-l |
12 x 1200毫升 |
3.0規范
物理:
物理:
CSI-228B CSI-228C
寬度 630毫米(25) 760毫米(30)
深度 600毫米(23.6英寸) 600毫米(23.6英寸)
高度 960毫米(37.8英寸) 960毫米(37.8英寸)
重量 96公斤(211磅) 110公斤(242磅)
寬度 630毫米(25) 760毫米(30)
深度 600毫米(23.6英寸) 600毫米(23.6英寸)
高度 960毫米(37.8英寸) 960毫米(37.8英寸)
重量 96公斤(211磅) 110公斤(242磅)
電:
GB-228B(8罐+8罐):28安培，220v單相50/ 60hz CSI-228C(12罐+12罐):36安培，220v單相50/ 60hz
220伏/ 50 hz: 220伏/ 60 hz:
加熱器(F1, F2): 32a, 250v (10x38毫米) 加熱器(F1, F2, F3, F4): 32a, 250v (10x38毫米)
電源(F3): 2a, 250v (10x38毫米) 供電源(F6、F8): 2a, 250v (10x38GB-GB-)其他部分(F4): 2a, 250v (10x38CSI-GB-) 其他部分(F7): 2a, 250v (10x38毫米)
環境:
室內使用
海拔:2000米
ACSI-bient TeGB-perature: 16 到 29 ?C (60 85 ?F) Relative HuCSI-idity: 80%
額定 電壓 的 GB-ains Supply Voltage Fluctuations: ?10% Overvoltage Category: II
污染程度:2
室內使用
海拔:2000米
ACSI-bient TeGB-perature: 16 到 29 ?C (60 85 ?F) Relative HuCSI-idity: 80%
額定 電壓 的 GB-ains Supply Voltage Fluctuations: ?10% Overvoltage Category: II
污染程度:2
4.0 材料列表
色牢度測試儀附送以下產品:
? 1主機
? 3個保險絲(32A 2pcs;2一1個人電腦)
? 使用說明光盤1張
? 1主機
? 3個保險絲(32A 2pcs;2一1個人電腦)
? 使用說明光盤1張
該股是獨立設立的，應設在所需服務附近:
? 排水口用來排水的排水溝
? 冷水供應(供水超過25PSI)
? 電源(詳見第四頁表)
該裝置將性地安裝在一個冷壁供水管和排水管中。
水箱由電子控制閥門自動灌裝和排放。如果需要的話，機組內部還安裝了人工排水系統。它位于機器的后部。
秦孫建議將該裝置與電源連接起來 一位合格的電工。連接att的帶電(灰色)和中性(藍色)線 電源線與斷路器斷開，接地線(黃/綠)與接地端子母線連接，并提供適當?shù)墓潭�。建議斷路器額定功率為63a，斷路器s廳安裝在設備附近，便于操作。
建議將本機放置在溫度較低的區域，因?yàn)樵谑褂眠^(guò)程中，本機蓋會變熱，產生的蒸汽會通過蓋上的通風口逸出。
請?jiān)跈C(jī)器背面留出至少3英寸(8厘米)的空間，以便冷卻風扇能夠正常工作 正確安裝并接通隔離開關
5.0 操作
5.1 控件的使用
5.1.1 參考這些說明時，請參考下面的圖紙。
圖1前視圖
1浴蓋子 2電纜緊固件 3溢流口 4進水5人工排水 6排水出口 7控制箱 8力量進
圖3頂視圖
5.1.2 控制器控制單元的每一個功能:
? 設定點溫度
? 計時器
? 溫升速率
? 水位(排水及填滿)
? 用于裝罐和卸罐的轉子的微動
? 測試方法;AATCC、ISO和用戶集
開機后，主屏幕如下圖所示。
圖4主屏幕
? STiGB-e:這是設置的時間，測試所需的時間。這可以設置為9小時59分鐘。
? RTiGB-e:這是運行時，測試實際運行的時間。設定時間結束時，會發出可聽到的報警聲，顯示屏?xí)W爍。
? SP:這是設置點，測試所需的溫度。
? 溫度:這是水的實際溫度。
? :表示槽內轉子是否旋轉。
? 這表明加熱器是開著的
? 這表示加熱器已經關閉。
? 這表明溫度保持不變。
? AATCC 61 - 1,這表明特定的標準/測試方法選擇。
? 這表明溫度保持不變。
? AATCC 61 - 1,這表明特定的標準/測試方法選擇。
? 菜單:按面板上的“Enter”鍵進入主菜單。
5.2 菜單設置
控制系統菜單按照如下流程圖工作:
圖5流程圖
從主屏幕(圖4)按下 輸入“進入主菜單”鍵。
使用 或 若要在va rious選項之間滾動，請按“Enter”鍵選擇所需選項。緊迫的” ESC "鍵不能讓你回到主屏幕。
5.2.1 開始測試
選擇“開始測試”，按“Enter”鍵開始測試。如果加熱器關閉或水位較低，您將被問及是否要繼續。按“Enter”繼續或按“ESC”返回主屏幕或菜單屏幕以更改此狀態。
5.2.2 明確的運行時
選擇“運行時”并按“Enter”鍵運行時或
“ESC”返回菜單。
“ESC”返回菜單。
5.2.3 查看近的STD測試
選擇“查看后一個st d測試”，然后按“Enter”鍵查看后三個選擇的標準測試。
5.2.4 浴填充
選擇“開啟進水閥”，按“Enter”鍵將水注入浴缸。你可以再按一次回車鍵來停止注水。
注:選擇“開啟灌裝閥”后，將顯示“關閉灌裝閥”。水位為pr eset;當水位達到液位傳感器時，自動進行自動注水。
5.2.5 泄水
選擇“開啟排水閥”，按下“回車”鍵，即可從浴缸中排水。再次按“回車”鍵停止排水過程。
注:選擇“開啟排水閥”后，將顯示“關閉排水閥”。
5.2.6 選擇自定義設置
選擇“選擇自定義設置” 然后按“Enter”進入子菜單。
? 設置測試時間
? 設置測試時間
選擇“設置測試持續時間”并按“Enter”鍵設置
所需要的時間。用于設置時間設置。這個可以從0到9
個小時。用于設置分鐘設置。這個c從0到59分鐘。當設置時間正確時，按“Enter”鍵進入confirCSI-設置，或按“ESC”鍵退出設置，返回前一菜單。
? 設置測試溫度
選擇“設置測試回火溫度”，按“Enter”鍵設置所需溫度點。機組可設置溫度為96℃。
使用 設定溫度設定值。按“Enter”鍵確認設置，按“ESC”鍵放棄設置返回到之前的菜單。
? 設定溫度上升速率
選擇“設置斜坡速度”，然后按“E nter”鍵來調整溫度上升速度。有三種選擇 離子濃度分別為1.0°C/CSI-IN、1.5°C/CSI-IN和2.0°C/CSI-IN。默認為2.0°C/CSI-IN。
5.2.7 標準的選擇
選擇“標準選擇”，按“回車”鍵進入子菜單。
? AATCC 61
有5張卡片給您。它們是“AATCC 61-1A”、“AATCC 61-2A”、“AATCC 61-3A”、“AATCC 61-4A”、“AATCC 61-5A”。
按“回車”鍵確認 查看測試數據，如溫度設置點、設置時間、球量和筒體大小。
按“回車”鍵確認 查看測試數據，如溫度設置點、設置時間、球量和筒體大小。
5.2.7.2 iso - 105
有20張名片供您選擇。它們是“ISO 105- c01”、“ISO 105- C02”、“ISO 105- c03”、“ISO 105- c04”、“ISO 105- c05”、“ISO 105- c06 - a1s”、“ISO”
“ISO 105- c06 - c1s”、“ISO 105- c06 - d1s”、“ISO 105- c06 - d1s”、“ISO 105- c06 - d1CSI-”、“ISO 105- C06-D2S”、“ISO 105- C06-D2S”、“ISO 105- C06-D2S”、“ISO 105- C06-D2S”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3s”、“ISO 105- c06 - d3CSI-”、“ISO 105- c06 - e1s”。按“回車”鍵
確認并查看測試數據，如溫度設置點、設置時間、球量和筒體大小。
確認并查看測試數據，如溫度設置點、設置時間、球量和筒體大小。
5.2.7.3選項
在這個菜單中，有5個選項供您選擇。它們是“選項- c4a”、“選項-C5”、“選項- c37”、“選項- p3b”、“選項- c10a”。按“輸入”
確認并查看測試細節，如溫度設置點、設置時間、球量和筒體大小。
確認并查看測試細節，如溫度設置點、設置時間、球量和筒體大小。
5.3 控制面板
圖6控制面板
5.3.1 移動光標。當你設置定時器時，函數是將時間從0增加到9。當你設定溫度時，功能是將溫度從0℃提高到96℃。
5.3.2 光標向下移動。當您設置定時器時，函數是將分鐘從0增加到59。當你設定溫度時，功能是將溫度從96°C降低到0°C。
5.4.3 退出菜單并返回到以前的菜單。
注意:如果按下并按住按鈕2秒，可以在不訪問菜單的情況下運行時。
5.5.4 確認選擇。
5.6.5 打開或關閉加熱器。如果水位低或SP低于實際溫度，加熱器不能打開。
注意:當主屏幕顯示“蓋子打開”時。你可以按 的關鍵
“英寸函數”。
“英寸函數”。
這個功能是用來移動軸圓，以便罐可以加載和卸載在開始和結束的測試。
注:毒氣罐每次只會繞一英寸的距離。 鑰匙被按下了。這是為了避免飛濺和從項目，如寬松的衣服陷入旋轉部件。
注意:如果載體上的所有空間沒有被使用，它們應該被裝載到軸上，使其平衡。這可能意味著要放一個空罐子進去。
這將有助于減少電機的過載。
注意:該裝置配有一個開關，可以在蓋子打開時停止測試。如果發生這種情況，屏幕將顯示這一點，蓋子應該關閉。蓋一合上，按“Enter”鍵兩次即可開始測試。
注:該裝置在軟件中有一個功能，在測試過程中，如果水位低于液位傳感器超過60秒，機器就會停止，并發出可聽到的警報。屏幕將指示您檢查供水是否打開，并檢查手動排水是否關閉。如果供水和排水處于錯誤的狀態，請糾正并補充水位，然后重新開始測試。但是，如果供水和排水系統處于正確的狀態，請關閉機器并聯系您授權的Gellowen代理進行維修。
5.4 程序更新
在控制箱的后面有一個用于更新程序的訪問端口。這是僅為格洛文服務工程師。如果您想更新您的程序，請聯系格羅文服務部。
5.5 測試程序
說明:
? 在高溫下測試時，浴缸的蓋子會變熱。不要把東西放在上面 或觸摸蓋子 蓋在使用。一個在高溫下會變紅的貼紙貼在蓋子上。
? 在高溫下進行測試時，要小心，因?yàn)檎羝麜?huì)在蓋子打開時從蓋子中逸出。
? 裝罐和卸罐時要戴上隔熱手套。
? 如果要讓該裝置閑置一段時間，建議將水從該裝置中抽出。
? 緊急停止裝置位于控制裝置的前端;這將切斷機器的電源。
5.5.1 測試程序
為了達到這個目的 手冊，供參考 ISO測試程序。有關其他方法的具體測試程序，請參照有關方法。
如果您需要規格 ic信息來自st andard，這些st andard可以從Gellowen購買，請咨詢銷售 團隊的可用性和價格。
? 試樣
5.5.1..1 如果要測試的紡織品是織物
要么
a) 同時，將一個40毫米x100毫米的試樣附在相鄰的多纖維織物上 測量40毫米x 100毫米，通過縫紉沿著較短的一面，與多纖維織物旁邊的樣本
或
或
b) 在相鄰的兩種單纖維織物(也就是40毫米x100毫米的織物)之間，通過沿著較短的一側縫紉，附上一個40毫米x100毫米的試樣。
5.5.1..2 在哪里測試紗線或松散纖維
取一根紗線或長絲纖維的質量，約等于相鄰織物總質量的二分之一
要么
a) 把它放在40毫米x 100毫米之間 多纖維相鄰織物的GB-GB-片和40 GB-GB- x 1 00 GB-GB-的不染性織物的GB-GB-片，并沿四面縫好
或
b) 將其置于40GB-GB- x 100GB-GB-規格的tw - o單纖維織物各一塊之間，并沿四面放置se - w，形成復合試樣。
5.5.2 過程
? 放置復合試樣 在過濾器中加入數量的相關溶液，之前加熱到所需的溫度。
注:對于某些牢度試驗，在溶液中加入無堿鋼球或不銹鋼盤。這些是在這個階段添加的。
? 蓋上蓋子，把蓋子拉下來，夾在罐子的兩邊
? 將1型罐放入托架中，將罐上的銷釘放入罐體上的槽中，扭緊直至固定。將2型罐放入載體中，如下圖所示。
1型集裝箱總成 步:按Type1容器
類型1容器適配器
步:按下并旋轉 第三步:釋放Type1容器Type1容器
圖7。將1型容器固定在容器總成上
2型集裝箱總成 步:按Type2容器
轉換為類型2容器適配器
步:Push Type2容器 第三步:發布Type2
沿著狹縫一直走到盡頭
圖8。將2型容器固定在容器總成上
? 將復合材料試樣按要求的溫度、時間進行處理
? 取下復合材料試樣，在冷餾分水中浸兩遍，然后在冷水中運行10分鐘，擠壓。開放出復合標本打破縫合在所有,但肖ter國之一,干掛它在空氣溫度不超過60oC,智慧h 3 p藝術控制行為只有在剩下的線縫合。
? 評估顏色的變化 用灰色鱗片表示相鄰織物的試樣和紋理。
5.5.3 測試報告
5.5.3 測試報告
報告數字評級的變化 在顏色的測試樣品和用于染色的各種相鄰織物使用。
GB-228P1
550CSI-L帶蓋密封的水杯
GB-228P2
1200CSI-L帶蓋密封的水杯
1200CSI-L帶蓋密封的水杯
GB-228J 不腐蝕不銹鋼球(每包100個)
GB-228K 不腐蝕不銹鋼盤(每包25個)
GB-228L
測試用于清洗/干洗的汽缸密封件(pack 8)
測試人員
測試用于清洗/干洗的汽缸密封件(pack 8)
測試人員
GB-228N
標準皂粉2.0kg，不含F(xiàn)BA
標準皂粉2.0kg，不含F(xiàn)BA
